Zukunft der Brandfallsteuerung
Die AGNOSYS GmbH mit Sitz in Graz entwickelt und vertreibt Steuerungstechnik für die Brandfallsteuerung.
Das Fire Safety System von AGNOSYS verhilft zu einem funktionierenden und den Normen entsprechenden Brandschutz mit Abnahmesicherheit. Mit diesem System werden alle Komponenten des vorbeugenden Brandschutzes der Haustechnik-Anlagen komfortabel miteinander vernetzt und verwaltet.
Miniaturisierung und Kostenreduktion
Um neue Funktionen für das Fire Safety System kostengünstig und auf engstem Bauraum unterzubringen wurde für AGNOSYS das Konzept und die elektronische Hardware für ein miniaturisiertes Leiterplattenmodul entwickelt.

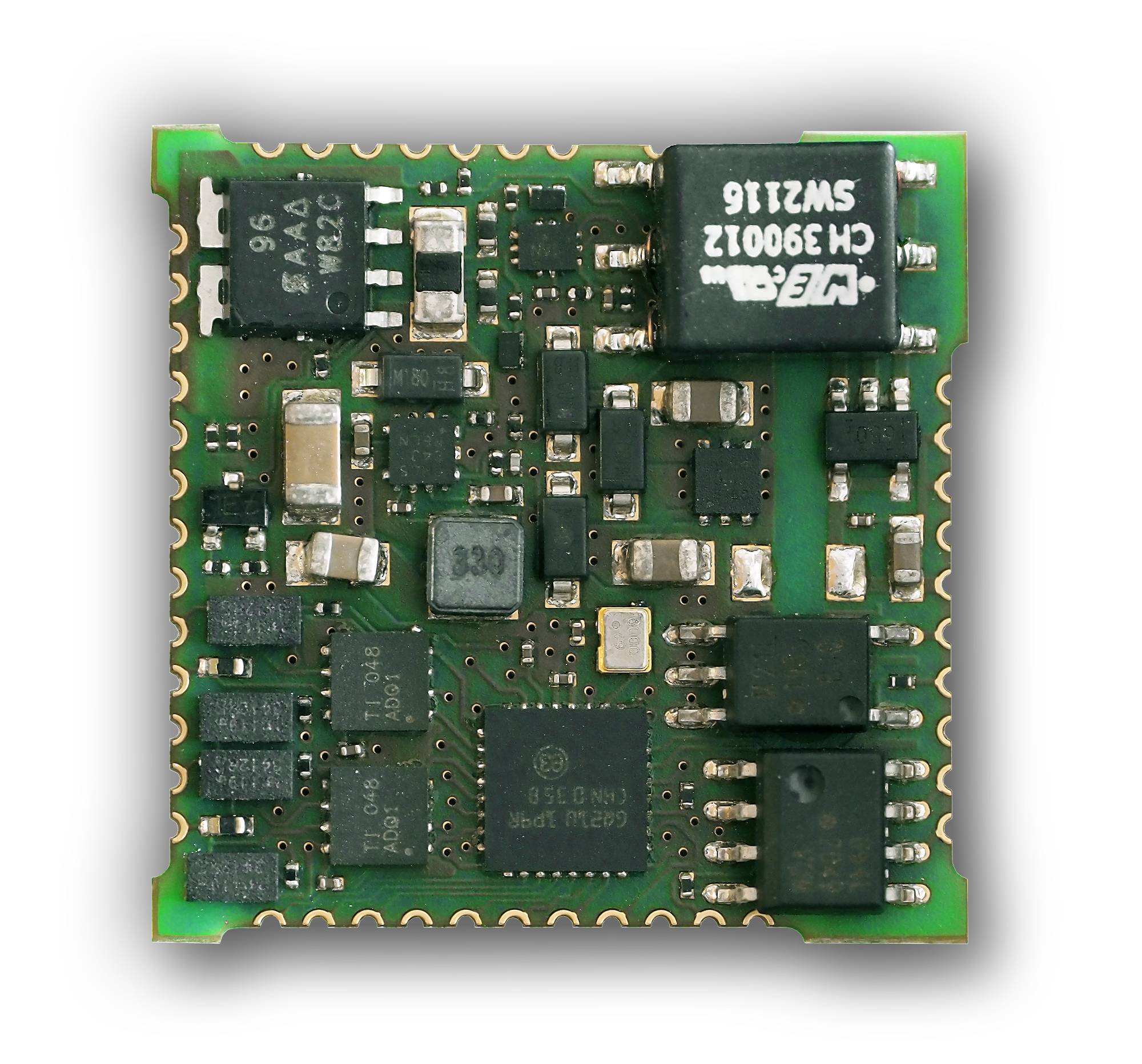

Das nur 25x25mm kleine Modul ist dabei mit Castellated Holes so gestaltet, dass es kosteneffizient und ohne weitere Steckverbinder direkt im Zuge des Reflow-Prozesses auf eine Trägerleiterplatte aufgelötet und kontaktiert werden kann. Für die optimale Nutzengestaltung, das Testen und die spätere Verarbeitbarkeit als Modul mussten zahlreiche fertigungstechnische Aspekte berücksichtigt und mit dem EMS-Dienstleister koordiniert werden.
Elektromagnetische Verträglichkeit
Für das Modul mussten die EMV-Anforderungen gemäß EN 60730‑1 (Automatische elektrische Regel- und Steuergeräte) und EN 61000‑6‑7 (Funktionale Sicherheit) erfüllt werden, um den höchsten Qualitätsansprüchen der Branche gerecht zu werden.
Um diese Anforderungen bereits frühzeitig in der Prototypenphase sicherzustellen, wurden für das Leiterplattenmodul daher In-House alle sinnvollen EMV precompliance Tests durchgeführt. In der TEM-Zelle wurde das Modul entwicklungsbegleitend bei den notwendigen Störfestigkeits-Prüfpegeln bis 20V/m getestet sowie die Funkstöraussendung untersucht. Darüber hinaus wurden auch Messungen bezüglich Surge, Burst, ESD und Spannungsunterbrechungen durchgeführt.
Abschließend wurden die EMV-Messungen in einem akkreditierten Prüflabor begleitet und erfolgreich abgeschlossen.
Bei einer Hardware-Entwicklung mit Hrn. Glitzner erspart man sich einige Sackgassen.
Er hat nicht nur Erfahrung in der Elektronik und Software-Entwicklung sondern auch in der mechanischen Konstruktion. Gerade bei unserem miniaturisierten Modul hat seine vorausschauende Sicht über den Tellerrand auf all diese Themen maßgeblich zum Erfolg unseres Projekts beigetragen.
Ing. Georg Leitner, MSc., Geschäftsführer AGNOSYS GmbH
