EMV Consulting
MEON Medical Solutions entwickelt, produziert und vermarktet hoch innovative Laborsysteme für die medizinische In-vitro-Diagnostik.

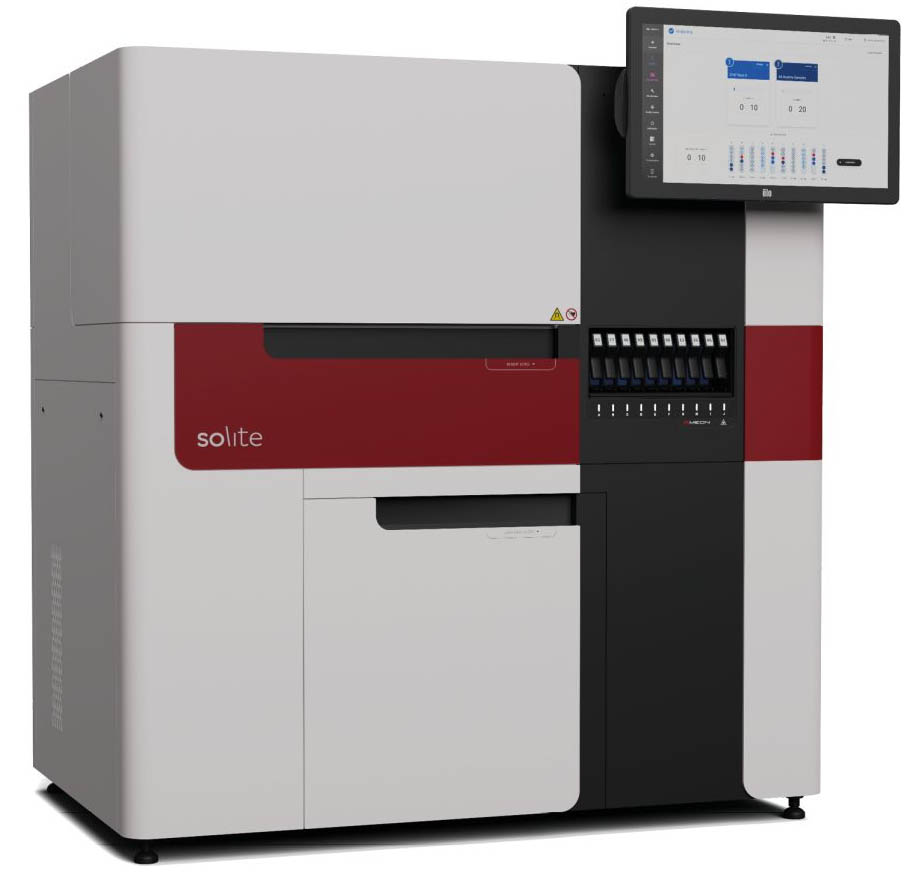

Neuestes Produkt ist der "solite". Ein wesentlicher Unterschied zu den am Markt verfügbaren Produkten liegt in der Integration verschiedener Messtechniken (klinische Chemie, Elektrolytmessungen, heterogene Immuno-Assays) in einem System.
© MEON
Klarer Plan dank EMV Consulting
Im Rahmen eines EMV Consultings habe ich die EMV-Themen entsprechend EN 61326 für dieses innovative Laborgerät bis zur akkreditierten Prüfung begleitet.
Da im solite eine Vielzahl an unterschiedlichen Hardwarekomponenten verbaut sind und zahlreiche wichtige Prozesse parallel ablaufen, musste zusammen mit dem Hardware- und Embedded-Software-Team von MEON ein precompliance Testkonzept erarbeitet werden. Das System wurde dabei in separat testbare Einheiten unterteilt und schrittweise den jeweils sinnvollen precompliance Messungen unterzogen.
Nur so konnte der notwendige hohe Qualitätsstandard eingehalten werden. Im Rahmen einer Gesamtsystemprüfung wäre es nicht möglich gewesen, eine solche Kombination an Betriebszuständen zu testen geschweige denn bei Problemen zielführende Abhilfemaßnahmen zu ergreifen.
Precompliance Messdienstleistungen
Die precompliance Messungen umfassten unter anderem vorhergehende In-House-Messungen an kritischen Schaltungsteilen mit Nahfeldsonden, Störfestigkeits-Prüfungen bis 1GHz an einzelnen Leiterplatten und Modulen in der hauseigenen TEM-Zelle sowie Burst-, Surge- und ESD-Tests.

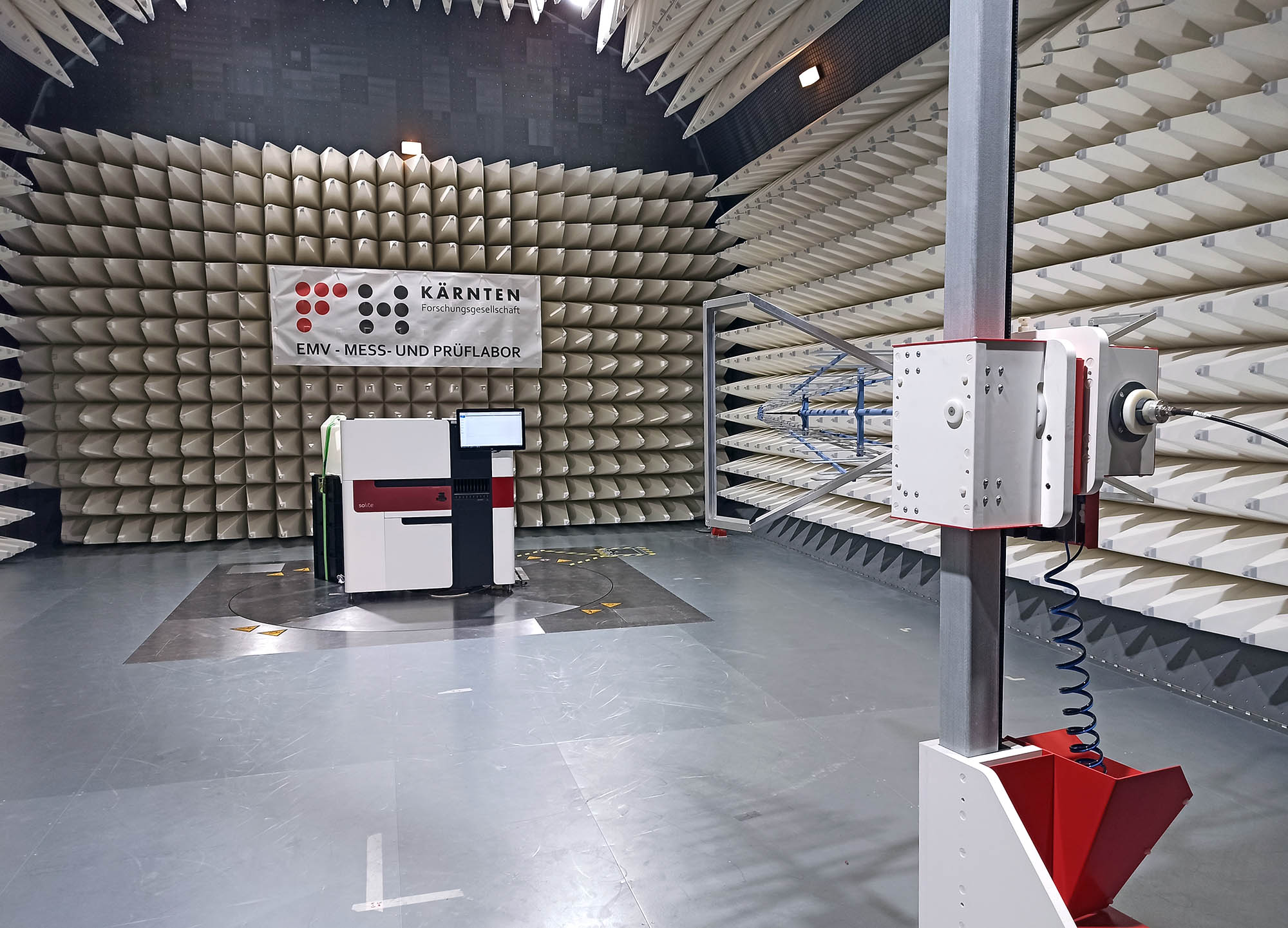

In der Fully Anechoic Chamber der FH Joanneum Kapfenberg wurden die precompliance Messungen für Funkstörfestigkeit und Funkstöraussendung durchgeführt und von mir begleitet. Notwendige Entstörmaßnahmen und Optimierungen konnten durch diese Vorgehensweise bereits während der Entwicklungsphase in die Einzelbaugruppen rasch und kosteneffizient eingearbeitet werden.
EMV-Problemen auf den Grund gehen
Bei der EMV ist es wichtig, den Problemen auf den Grund zu gehen, um sie nachhaltig zu beseitigen. Dies spart auf lange Sicht Zeit und Kosten.
Zur treffsicheren Optimierung kamen in der Zusammenarbeit mit MEON auch viele Tricks und spezielle Messungen zum Einsatz. In einem analogen Frontend wurde beispielsweise die EMIRR (EMI-Rejection-Ratio) von verschiedenen Operationsverstärker-Modellen im Haus vermessen, um in weiterer Folge eine hohe Störfestigkeit zu erreichen. Zur Optimierung der Funkstörstrahlung einer Leiterplatte mit Prozessorsystem und hohen Taktraten wurden PDN-Messungen durchgeführt um den Lagenaufbau beurteilen und danach die Decoupling-Maßnahmen gezielt optimieren zu können.
Hr. Glitzner wurde aufgrund seiner Kompetenz im Bereich Elektronikentwickung und EMV-Messungen als Partnerfirma ausgewählt. Für das Produkt "solite" entwickelte Hr. Glitzner mehrere Platinen und parallel dazu wurden auch EMV precompliance Messungen an Submodulen und die Unterstützung bei der EMV-Prüfung des Gesamtgeräts beauftragt.
Seine Kenntnisse im Bereich der EMV wurden genutzt, um mögliche Störquellen frühzeitig ausfindig zu machen und entsprechende Abhilfemaßnahmen und Verbesserungen zur Erfüllung der EMV-Normen zu erarbeiten.
In allen Beauftragungen ist professionelles Arbeiten und termingerechte Umsetzung besonders hervorzuheben.
MEON Medical Solutions GmbH & Co KG
Sie haben EMV-Probleme zu lösen?
Egal ob es sich um eine einzelne Leiterplatte oder um ein hochkomplexes System, wie bei "solite" handelt: Mein EMV Consulting hilft Ihnen, in Ihrem Team ein gemeinsames Verständnis für die EMV zu schaffen, Probleme frühzeitig zu vermeiden und Ihre Timeline bezüglich EMV einzuhalten.
Kontaktieren Sie mich und reden wir darüber, wie ich Sie bei Ihrem Projekt unterstützen kann!
